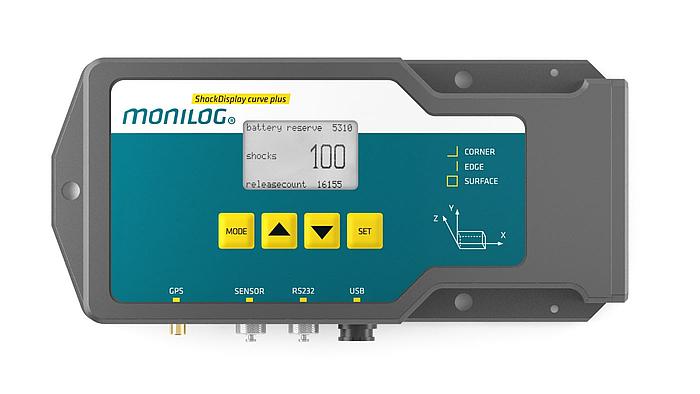

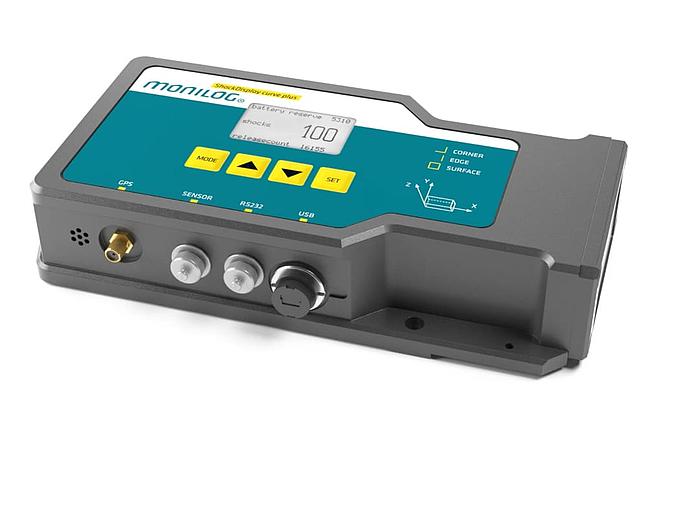

MONILOG®
ShockDisplaysmart LINK

STOSS
NEIGUNG
VIBRATION
TEMPERATUR
FEUCHTIGKEIT
DRUCK
GPS TRACKING
LICHTEINFALL
- Äußerst robuster Schockrecorder mit Echtzeitracking
- Registriert alle mechanischen Stoßereignisse und speichert die 100 größten mit Signalverlauf
- Misst Richtung, Stärke, Zeitpunkt, Dauer, Mini- und Maximum der Einwirkung
- Weltweiter 24/7 Datenzugriff im MONILOG® Webportal
- Statusbericht lässt sich bequem mit dem Smartphone per Bluetooth oder NFC auslesen
- GPS-Empfänger zur exakten Positionsbestimmung und Neigungsmessung on Board
- Einfache Bedienung, Display, Alarmfunktion, lange Betriebszeit
- Kombisensor für Temperatur, Luftfeuchte und Druck
- Manipulationssicher, mehrstufiger Passwortschutz
- Konformität mit allen relevanten Normen und Standards zur Messung von Transportstößen
Produktbeschreibung:
- Leistungstransformatoren, Generatoren, Turbinen oder Schaltanlagen haben ein hochpräzise gefertigtes und sensibles Innenleben.
- Der äußerst robuste Datenlogger überwacht selbst geringste Einflüsse beim Sondertransport solcher Energieerzeugungs- und Verteilungsanlagen.
- Hochempfindliche Schocksensoren registrieren alle mechanischen Stoßereignisse und speichern die 100 größten mit Richtung, Stärke, Zeitpunkt, Dauer, Mini- und Maximum der Einwirkung.
- Auch Neigungen, wie zum Beispiel das Rollen eines Schiffes, werden gemessen.
- Zu jedem Stoß- und Neigungsereignis wird ein vollständiger Signalverlauf dokumentiert.
- Das ShockDisplay smart LINK bestimmt über einen integriertem GPS-Empfänger dazu die exakte Position.
- Mit einem externen Sensor können parallel dazu weitere Daten, wie Temperatur, relative Luftfeuchte und absoluter Luftdruck erfasst werden – wichtig bei Transporten unter Schutzgas oder bei temperatur- und feuchteempfindlichen Transportgütern.
- Jederzeit Datenzugriff im MONILOG® Webportal und bequemes Auslesen des Statusberichtes mittels MONILOG® Connect App
- Manipulationen sind durch eine mehrstufige Passwortsicherung, interne Speicherstützung, Prüfsummen und Protokollierung aller für die Messwerterfassung relevanten Vorgänge ausgeschlossen.
- Mit dem Gerät lassen sich über sehr lange Zeiträume hinweg die Ursachen von Transportschäden exakt ermitteln.
- Das ShockDisplay smart LINK erfüllt alle Normen und Richtlinien zur Stoßmessung und Transportüberwachung.

Technische Daten:
Gehäuse
Aluminium, eloxiert • Schutzgrad IP67; Gewicht: 1,07 kg inkl. Alkaline Batterien • 42 g je Magnetfuß; Maße: 198 x 100 x 44 mm (T x B x H) • Ø32 x 7 mm² (kleiner Magnetfuß); Flächenmontage über 3-Punkt-Schraubbefestigung empfohlen, optional Magnetfußmontage
Betriebs- und Lagerbedingungen:
-20°C bis +60°C mit Alkaline Batterien • -40°C bis +85°C mit Lithium Batterien
Datenspeicher, Uhrzeit:
Datenerhalt mindestens 10 Jahre unabhängig vom Batteriezustand • 32 MB Flash Parameter- und Datenspeicher • Datum und Uhrzeit als Weltzeit UTC, gestützt durch interne Batterie, Austausch beim Hersteller nach 6 Jahren nötig
Spannungsversorgung:
intern: 2 Batterien Typ D bzw. R20 austauschbar; Alkaline Batterien (2 x 1,5 V, 16.000 mAh) • Lithium Batterien (2 x 3,6 V, 17.000 mAh) • Betriebsdauer bis zu 3 Jahren, typisch 1 Jahr (bei Alkaline Batterien, alle Optionen aktiv mit relevanten Einstellungen)
extern: Mini-USB-AB 5 V • optionale externe Stromversorgung (6 - 24 V, < 15 W) über IP67 Stecker (an RS232 / Power)
Mobilfunk
Frequenzbereiche:
LTE Cat 1, weltweit kompatibel mit LTE, UMTS/HSPA(+) und GSM/GPRS/EDGE • Versand der Messdaten weltweit per E-Mail und/oder Visualisierung im „MONILOG® Webportal“
Dual-SIM-Karte:
Aufnahme für 1,8 V oder 3 V Mikro-SIM-Karte • Alternativ Nutzung einer Embedded SIM
Bluetooth
Bluetooth Low Energy BLE 5.2 • Statusbericht mit Smartphone und kostenloser App „MONILOG® Connect“ auslesbar • Speichern und Versenden des PDF-Berichtes per E-Mail
Schnittstellen:
USB 2.0 Client (Mini-USB-AB) • RS232 über IP67 Stecker fünfpolig (für optionale Anwendung) • Analoger Eingang: Anschluss für analogen Drucksensor
GPS-Positionsbestimmung
32 Satellitenkanäle (GPS, SBAS, BeiDou, QZSS) • SMA-Buchse für externe aktive Antenne 50 Ω 3 bis 30 mA, 3 V (Stab- oder Kabelantenne) • 25.000 Datensätze, Toleranz 100 m
Bedien- und Anzeigeelemente:
beleuchtete LCD-Anzeige • Datum, Uhrzeit, Raumvektor, integrierte Stoßstärke, Stoßdauer, Minimum, Maximum, Anzahl Stoßwerte und Neigungswerte; mehrsprachige und passwortgeschützte Menüführung
Beschleunigung und Stoß
14 g (3 Achsen, 3.200 Hz, Toleranz ±0,32 g) • konfigurierbare, digitale Signalfilterung • beim Überschreiten von Registrierschwellen werden Stoßkurven aufgenommen • die 500 größten Stoßkurven werden gespeichert • optional: 30 g, 1.600 Hz, Toleranz ±0,6 g oder 60 g, 1.600 Hz, Toleranz ±1,2 g
Messwertaufnahme Neigung:
Neigungsberechnung aus statischer Beschleunigung • beim Überschreiten der Registrierschwelle werden ereignisbezogen bis zu 640 Neigungskurven (12 Hz, 8 s, Toleranz ±3°) aufgenommen • zusätzlich kontinuierliche Neigungsaufzeichnung im Intervall zwischen 1 Minute und 24 Stunden einstellbar • 200.000 Datensätze
Temperatur:
-40°C bis +85°C • Toleranz ±0,5 K • 200.000 Datensätze
Relative Luftfeuchte:
0% bis 100% • Toleranz ±2% (bei 20 bis 80% relative Luftfeuchte) • 200.000 Datensätze
Licht:
0 lx - 65.000 lx • Toleranz ±15 % • 200.000 Datensätze
Luftdruck:
260 bis 1.260 mbar • Toleranz ±2 mbar (optional: 10 bis 2.000 mbar, Toleranz ±4 mbar) • 200.000 Datensätze • beim Anschluss eines externen Drucksensors wird der externe Druck gespeichert
Konfigurierbare Parameter:
Stoßregistrierschwellen x, y, z • minimale Stoßdauer, Stoßstärke • Limit für Neigung, Temperatur, Luftfeuchte, Druck • Alarmanzeige im Display • Intervalle für kontinuierliche Messung von GPS, Neigung, Temperatur, Feuchte und Druck • Passwort zum Lesen, Konfigurieren, Ein- und Ausschalten • Start- und Stoppzeit zur Aufzeichnung von Messdaten
Konformität:
Gerätezulassung nach CE, UKCA • Stoßbewertung nach DIN EN 15433-6, RoHS, WEEE •
Frequenzanalyse nach DIN EN 13011 • Einsatz gemäß IEEE C 57.150-2012
