MONILOG®
Sensornetzwerk
STOSS
NEIGUNG
VIBRATION
TEMPERATUR
FEUCHTIGKEIT
DRUCK
GPS TRACKING
LICHTEINFALL
- Funksensornetzwerk mit bis zu 8 autark arbeitenden Sensormodulen
- Überwacht sensible Transporte in Echtzeit für optimale Transport-, Verpackungs- und Lagerbedingungen
- Zeichnet kontinuierlich Stöße, Neigung, Temperatur, Feuchtigkeit, Druck und Lichteinfall auf
- Vielfach konfigurierbar und flexibel anzupassen für verschiedenste Einsätze
- Zur Langzeitüberwachung großer Anlagen und Maschinen
- Überträgt automatisch GPS-Geopositionen, Messdaten, Alarm- und Statusmeldungen per E-Mail
- Zentrale GSM/UMTS Sendeeinheit mit integriertem GPS-Empfänger zur exakten Positionsbestimmung
- Individuell einstellbare Registrier- und Alarmschwellen, skalierbare Anzahl an Messstellen
- Extrem lange Betriebszeit und zuverlässige Funktion auch unter extremen Umweltbedingungen
- Mit leistungsfähiger, lizenzfreier PC-Software, manipulations- und passwortsicher
- Cloud-basiertes Web-Portal zum bequemen Tracking der Transportroute und Online-Verwaltung
- Exakter Nachweis der Transportqualität
Produktbeschreibung:
- Das MONILOG® Sensornetzwerk besteht aus der Basisstation MONILOG® data link sensor und bis zu 8 weiteren MONILOG® sensor module Funkdatenloggern.
- Die kompakten, energieeffizienten und hochempfindlichen Sensormodule erfassen in ihrem Netzwerkverbund transportrelevante Daten wie Stöße, Beschleunigung, Temperatur, Feuchte, Luftdruck, Neigung und Licht.
- Alle Daten laufen über eine Bluetooth Low Energy Funk-Schnittstelle in der Basisstation zusammen.
- Diese sendet sie in einstellbaren Intervallen über ein Mobilfunknetz als E-Mail an gewünschte Empfänger oder direkt an das MONILOG® Webportal.
- Wird ein konfigurierter Grenzwert für Messdaten überschritten, geht eine Meldung an die Basisstation.
- Sie zeichnet die aktuelle GPS-Position auf und versendet sofort eine Alarm-Mail.
- Kritische Ereignisse während eines Transportes können so in Echtzeit verfolgt werden und der Anwender kann auf mögliche Risiken für seine empfindliche Fracht reagieren.
- Sollte eine UMTS Verbindung nicht möglich sein, wechselt die Basisstation automatisch in ein verfügbares GPRS Netz.
- Die gespeicherten GPS-Koordinaten können in Google Earth®, Bing oder Openstreetmap importiert und anschaulich dargestellt werden. Dadurch ist neben der ereignisgesteuerten Positionsbestimmung im Alarmfall auch eine Routenverfolgung möglich.
- Die kleinen Funkdatenlogger lassen sich besonders gut an schwer zugänglichen oder beweglichen Stellen anbringen.
- Robuste Gehäuse schützen die Geräte des Sensornetzwerkes vor Staub und Spritzwasser.
- Ein optimiertes Energiemanagement sorgt für eine lange und wartungsfreie Betriebszeit.
- Handelsübliche Alkaline- oder Lithium-Batterien sichern auch unter extrem rauen Bedingungen Laufzeiten von mehr als 2 Jahren.
- Die Funktionen der Basisstation und der einzelnen Sensormodule lassen sich mit einer lizenzfreien PC-Software intuitiv den jeweiligen Anforderungen anpassen.
- Alle erfassten Daten werden in Messwert-Tabellen und -Diagrammen übersichtlich angezeigt und können in externe Programme wie Microsoft Excel exportiert werden.
- Die Analyse der Daten hilft, mögliche Schadensfälle zu rekonstruieren, Versandprozesse zu analysieren und zu optimieren.
- Das MONILOG® Sensornetzwerk ist ein unverzichtbarer Warenbegleiter im internationalen Güterverkehr sowohl auf Schienen und Straßen, zu Wasser und in der Luft, auf Umschlagplätzen und in Lagerräumen.

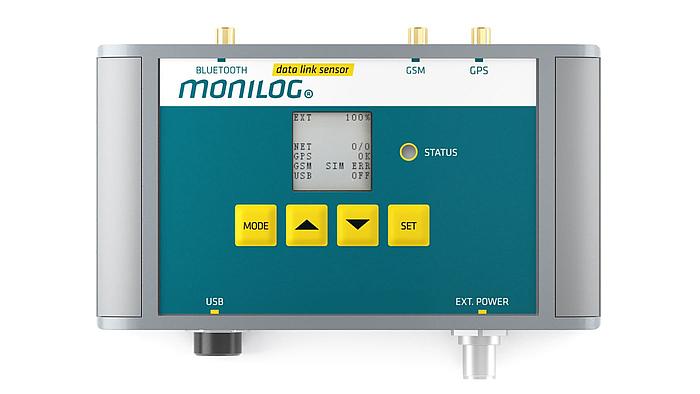

data link sensor
Technische Daten:
Gehäuse:
Gehäusematerial: Aluminium, lackiert;
Schutzgrad: IP 65;
Gewicht: 1,15 kg (Standardausführung inkl. Batterien),
3,35 kg (Option mit externer Batteriebox, Batterien, Magnetfüße);
Abmessungen (H x B x T): 160 x 90 x 60 mm³ (Standardausführung),
230 x 130 x145 mm³ (Option mit externer Batteriebox und Magnetfüßen);
Montageart: Flächenmontage (Schraubbefestigung empfohlen), alternativ Magnetfußmontage
Betriebs- / Lagerbedingungen:
-20 °C bis +70 °C mit Alkaline Batterien;
-40 °C bis +85 °C mit Lithium Batterien
Spannungsversorgung intern:
4 Batterien vom Typ C bzw. R14 (austauschbar),
Alkaline Batterien (je 1,5 V), Lithium Batterien (je 3,6 V)
Betriebsdauer bis zu 1 Jahr (bei E-mail-Intervall von 24 h) oder bis 2 Jahre mit externer Batteriebox
Spannungsversorgung extern:
5 - 15 V (max. 3 A) oder Batteriebox mit 4 Batterien Typ D (R20)
Externe Schnittstellen:
USB 2.0 Client (Mini-USB AB)
Digitale Ein-/Ausgänge: 2 Schalteingänge und 2 Schaltausgänge (M12-Stecker, optional)
Anzeige- und Bedienelemente:
Display: Bistabiles monochromes Display (128 x 128 Pixel)
LED: Status-LED (rot/grün)
Taster: 4 Bedientaster für Menünavigation und Nutzereingaben
GPS:
Kanäle: 22
Antenne: SMA-Buchse zum Anschluss einer externen aktiven Antenne 50 Ω
(3 - 30 mA/3 V/Stab- oder Kabelantenne)
Mobilfunk:
Frequenzbereiche:
Quad Band EGSM/GPRS (850/900/1800/1900 MHz)
Triple Band UMTS/HSPA (850/1900/2100 MHz)
SIM-Karte:
Aufnahme für 1,8 V oder 3 V SIM-Karte
Standard SIM, Mikro SIM (auf Anfrage)
Bluetooth:
Bluetooth 4.0 Low Energy (Master-Rolle)
Verschlüsselung: AES-128
Funkverbindung: Gleichzeitige Funkverbindung 2,4 GHz zu bis zu 8 MONILOG® Sensormodulen
(für Datensynchronisation und Gerätekonfiguration)
Datenspeicher:
Datenerhalt: mindestens 10 Jahre (unabhängig vom Batteriezustand)
Speicherart/-größe: 512 MB Flash Parameter- und Datenspeicher
Gerätezulassung:
CE, UKCA, IC, FCC, Registrierung bei Bluetooth SIG

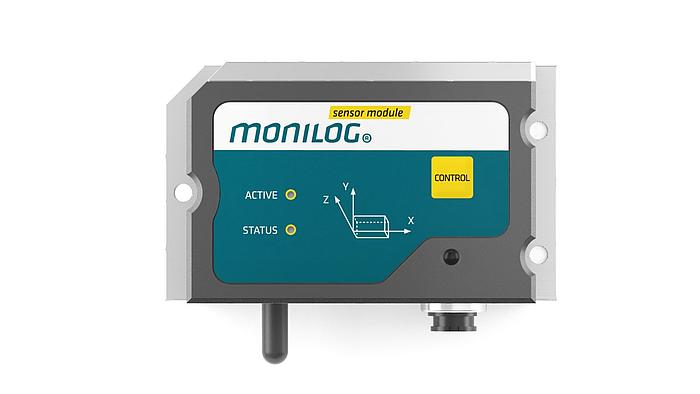

sensor module
Technische Daten:
Gehäuse:
Gehäusematerial: PVC + Aluminium;
Schutzgrad: IP65;
Gewicht: 0,385 kg (Standardausführung inkl. 1 Batterie),
0,455 kg (Variante 2LR6 inkl. 2 Batterien);
Abmessungen (H x B x T): 120 x 72 x 41 mm³ (Standardausführung),
120 x 72 x 54 mm³ (Variante 2LR6), Ø 25 mm x 15 mm (kleiner Magnetfuß);
Montageart: Flächenmontage (Schraubbefestigung empfohlen), alternativ Magnetfußmontage (auf Anfrage)
Betriebs- / Lagerbedingungen:
-20 °C bis + 70 °C mit Alkaline Batterien,
-40 °C bis + 85 °C mit Lithium Batterien
Spannungsversorgung intern:
1 Batterie Typ AA bzw. R6 Lithium 3,6 V oder
2 Batterien Typ AA bzw. R6 Lithium oder Alkaline (Variante 2LR6 bzw. 2LR6AL) oder
6 Batterien Typ AA bzw. R6 Alkaline als Batteriepack (Variante 6LR6AL),
Betriebsdauer abhängig vom Modell und Einstellungen
z.B. 1*R6 und 2LR6: 1 Jahr (bei Synchronintervall von 10 min); 6LR6AL: 2 Jahre
Externe Schnittstellen:
USB 2.0 Client (Mini-USB AB)
Anzeige- und Bedienelemente:
LED 1: grüne Aktivitäts-LED + 1 rote Status-LED;
Taster: 1 Bedientaster
Bluetooth:
Version: Bluetooth 4.0 Low Energy (Slave-Rolle)
Verschlüsselung: AES-128
Funkverbindung: 2,4 GHz zu MONILOG® data link sensor
Datenspeicher:
Datenerhalt: mindestens 10 Jahre (unabhängig vom Batteriezustand)
Speicherart / -größe: 32 MB Flash Parameter- und Datenspeicher
Gerätesensoren:
Beschleunigung / Stoß (nur Stoß-Sensormodule):
Messbereich: ±16 g (3-Achsen)
Toleranz: ±0,32 g
Datensätze: 256 Kurven
Bei Überschreitung einer Registrierschwelle ab 0,3 g wird eine Stoßkurve (2 kHz, 1 sec) aufgenommen.
Die 256 größten Stoßkurven werden gespeichert, optional 3 g - 100 g (1 kHz, Toleranz: ±2 g)
Temperatur:
Messbereich: -40 °C bis 85 °C
Toleranz: ±0,5 °C
Datensätze: 200.000
Relative Luftfeuchte:
Messbereich: 0% RH –100% RH
Toleranz: ±2% RH
Datensätze: 200.000
Luftdruck:
Messbereich: 260 – 1260 mbar (optional 10 – 2000 mbar)
Toleranz: ±2 mbar (±4 mbar)
Datensätze: 200.000
Licht:
Messbereich: 0 lx – 188000 lx
Toleranz: ±10%
Datensätze: 200.000
Neigung:
Neigungsberechnung aus statischer Beschleunigung
Bei Überschreitung einer Neigungsschwelle wird eine Neigungskurve (10 Hz, 8 s) aufgenommen
Toleranz: ±3 Grad
Datensätze: 320 Kurven
Konformität:
Gerätezulassung nach CE, UKCA, IC, FCC;
Registrierung bei Bluetooth SIG;
Stoßbewertung nach DIN EN 15433-6;
Frequenzanalyse nach DIN EN 13011;
Einsatz gemäß IEEE C 57.150-2012
